El reto

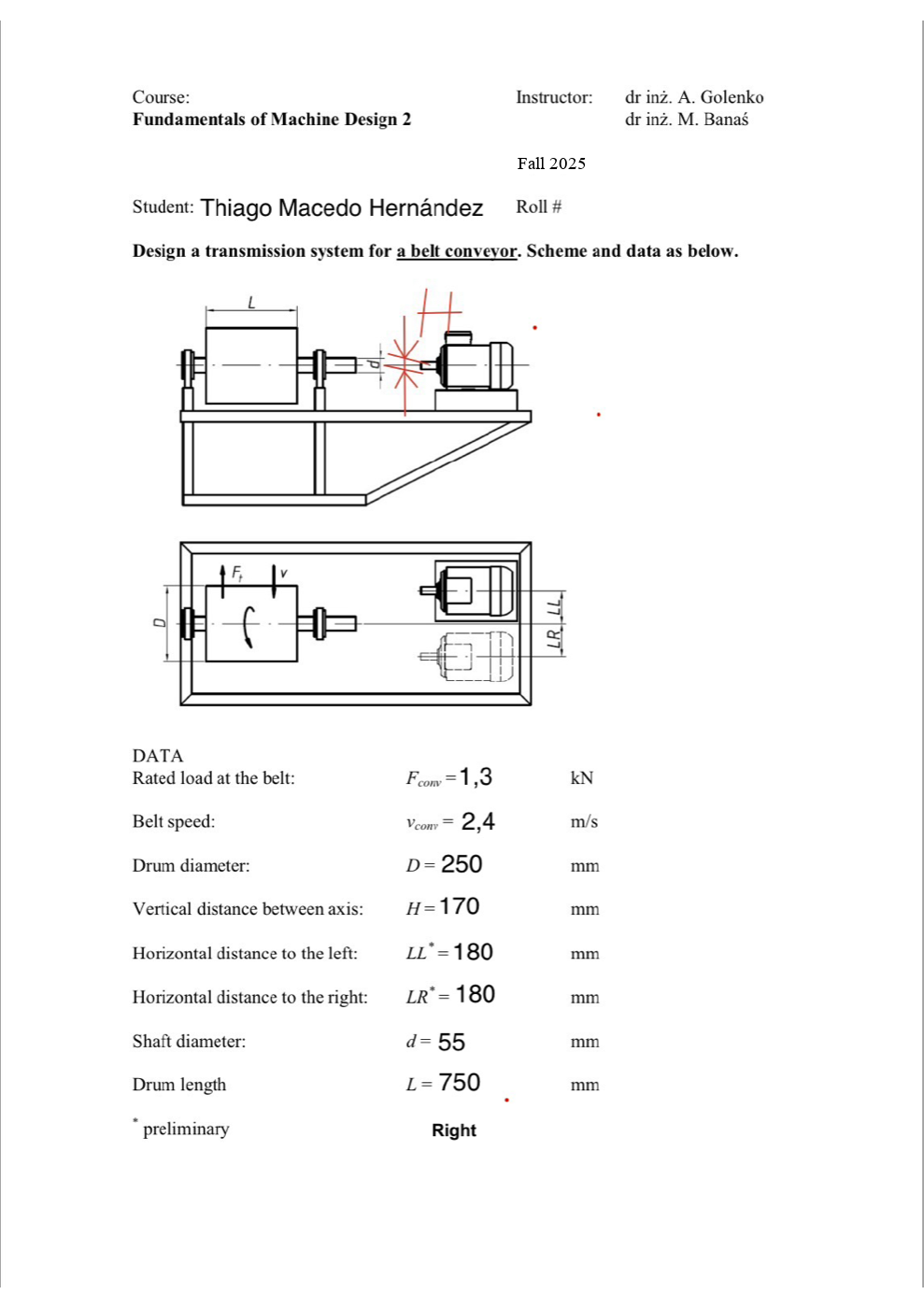

Diseñar el sistema de transmisión por correa de una cinta transportadora dentro de la asignatura Fundamentals of Machine Design II, durante mi ERASMUS en la Politechnika Wrocławska (Polonia). Las condiciones de partida eran una carga en la cinta de 1,3 kN, una velocidad de 2,4 m/s y una potencia de unos 3 kW. A partir de ahí, había que llegar a una transmisión real: tipo y número de correas, poleas y eje.
Qué hice
Me encargué del cálculo y el diseño de la transmisión por correa. Fue un proyecto en equipo: yo llevé toda la parte de cálculo y dimensionado de la transmisión, y un compañero hizo los planos de conjunto. Mi parte cubrió:
- Potencia corregida a partir de las condiciones de servicio.
- Selección del tipo de correa y del número de correas necesarias.
- Geometría de las poleas (diámetros, distancia entre centros, ángulos de abrazamiento).
- Dimensionado del eje.
Todo siguiendo la metodología internacional de diseño de máquinas que se trabajaba en la asignatura.
Cómo funciona
El método parte de los datos de servicio (potencia y velocidad) y aplica un factor de corrección para obtener la potencia de diseño. Con esa potencia y la velocidad se elige el tipo de correa y se calcula cuántas hacen falta. Después se fija la geometría de las poleas y se comprueba que cumple, y finalmente se dimensiona el eje para soportar los esfuerzos de la transmisión. El resultado es un sistema definido por completo: correa, poleas y eje listos para llevar a plano.
