TFG · Climatización oficina 2.100 m²

TFG

Diseño integral de climatización, ventilación y ACS para un edificio de oficinas en Murcia con sistema VRF y recuperación de calor.

TFG — Climatización oficina 2.100 m²

El reto

Diseñar un sistema completo de climatización, ventilación y agua caliente sanitaria (ACS) para un edificio de oficinas de 2.100 m² ubicado en Murcia, que fuera energéticamente eficiente, cómodo para los usuarios y rentable a largo plazo. El proyecto requería cumplir con la normativa española de eficiencia energética (CTE) y minimizar el impacto ambiental.

Qué diseñé

Un sistema de climatización modular basado en tecnología VRF (Variable Refrigerant Flow) con recuperación de calor y refrigerante R32 de bajo potencial de calentamiento global. El diseño incluye:

  • Unidad exterior VRF con capacidad variable según demanda, conectada a unidades interiores de expansión directa distribuidas en cada zona.
  • Recuperador de calor entubado en el sistema de ventilación para reutilizar energía entre aire de retorno y entrada de aire fresco (eficiencia >80%).
  • ACS centralizada mediante bomba de calor asistida por paneles solares térmicos, minimizando consumo de gas natural.
  • Ventilación higiénica con conductos dimensionados según normativa para garantizar calidad del aire interior (IAQ).
  • Aislamiento térmico optimizado en fachada y cubierta para reducir cargas estivales e invernales.

Cómo funciona

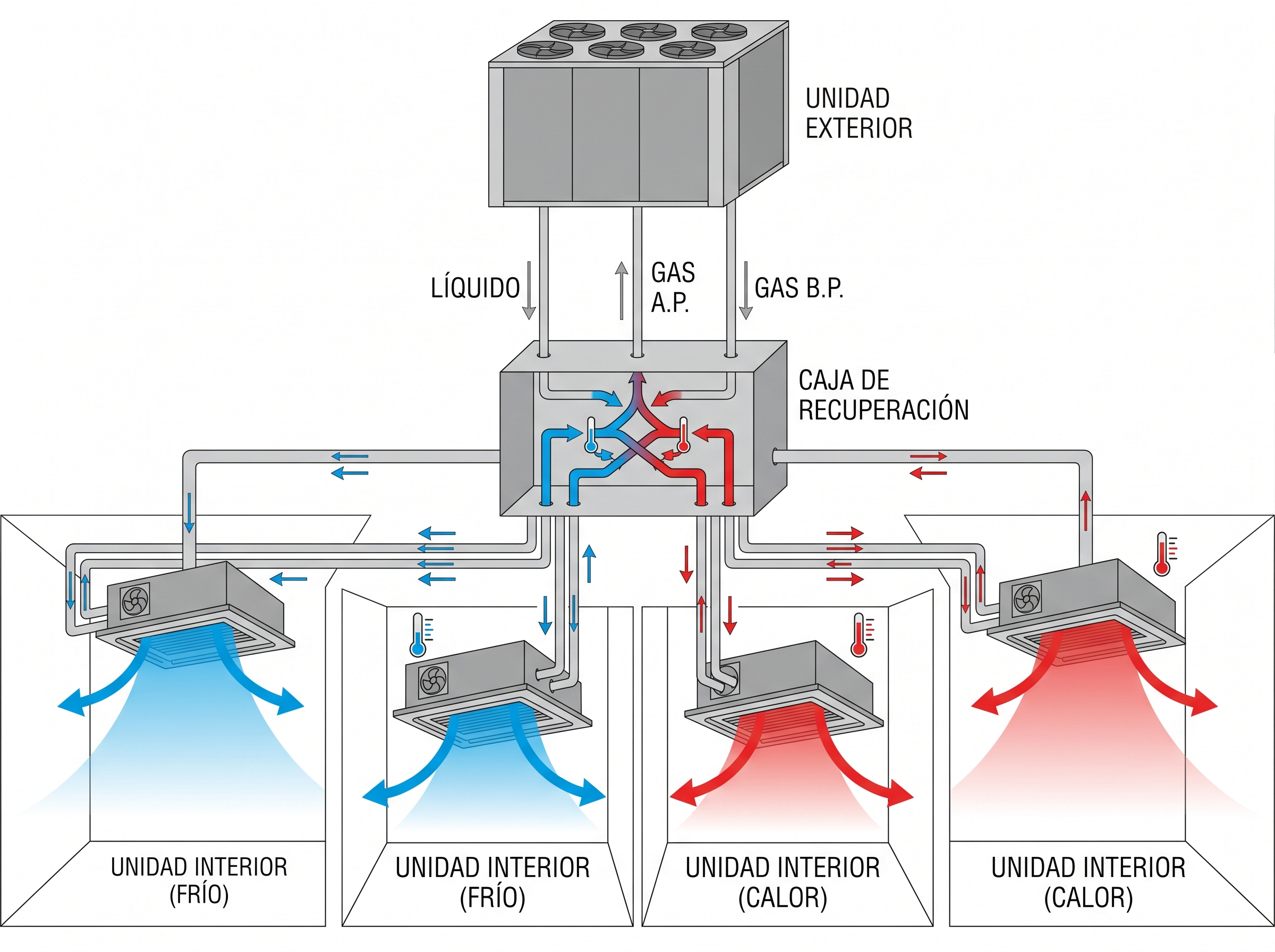

El sistema está diseñado con tres plantas de oficinas climatizadas de forma independiente. Cada planta tiene su propia zona térmica con unidades interiores VRF que se conectan a la unidad exterior centralizada mediante líneas refrigerantes. El recuperador de calor aprovecha la energía del aire expulsado para precalentar o prefriar el aire de entrada, reduciendo la carga sobre el VRF. En invierno, la bomba de calor de ACS genera agua caliente; en verano, el sistema VRF rechaza calor residual que se disipa en el condensador. La ventilación se realiza de forma balanceada: aire de renovación pasa por el recuperador y se distribuye a través de conductos dimensionados según velocidades máximas permitidas (2,5 m/s en principales, 1,5 m/s en derivaciones).

Resultado

Se entregó un proyecto completo que incluye:

  • Cálculo de cargas térmicas (calefacción/refrigeración) conforme a UNE-EN 12831 e ISO 13790.
  • Plano de distribución de conductos y tuberías con simbologías técnicas (diámetros, caudales, espesor de aislamiento).
  • Esquema de principio del sistema completo mostrando todas las conexiones, equipos y puntos de control.
  • Especificaciones técnicas detalladas de equipos (VRF, recuperador, bomba de calor, panel solar).
  • Cumplimiento normativo con CTE Sección HE3 (Sistemas de climatización) y RITE (Reglamento de Instalaciones Térmicas en Edificios).
  • Ahorro energético estimado del 35-40% comparado con sistemas convencionales (multisplit + caldera gas).

Galería

Stack

AutoCADHULCVRF · R32Recuperación de calorCálculo de cargasCTE · RITE
