01 Banco de ensayo a torsiónDiseño de utillaje · plan de ensayo · sep.–oct. 2026 Diseñado, sin construir 02 Corona trasera para la Yamaha R6MEF · diseño para mecanizado CNC · sep.–oct. 2026 Diseñado, sin fabricar 03 Válvula de diafragma higiénica DN 25Requisitos · cálculo · iteración · oct. 2026 – actualidad v1 en curso 04 Brazo de dron inyectadoDiseño para inyección · MEF · análisis modal · oct. 2026 Diseñado, sin fabricar
N.º 01
Título

Banco de ensayo a torsión

Estado Diseñado, sin construir
AlcanceDiseño de utillaje · plan de ensayo
FechaSeptiembre–octubre 2026
HerramientasSolidWorks, SolidWorks Simulation
0,003 mmDesplazamiento del diente en acero a la carga de ensayo: igual a la exactitud del comparador
≈ 0,054 mmLectura prevista en la réplica de PMMA cortada por láser
58Componentes del ensamblaje
23Líneas de la lista de materiales: Mitutoyo, Phidgets, Motedis
Vista

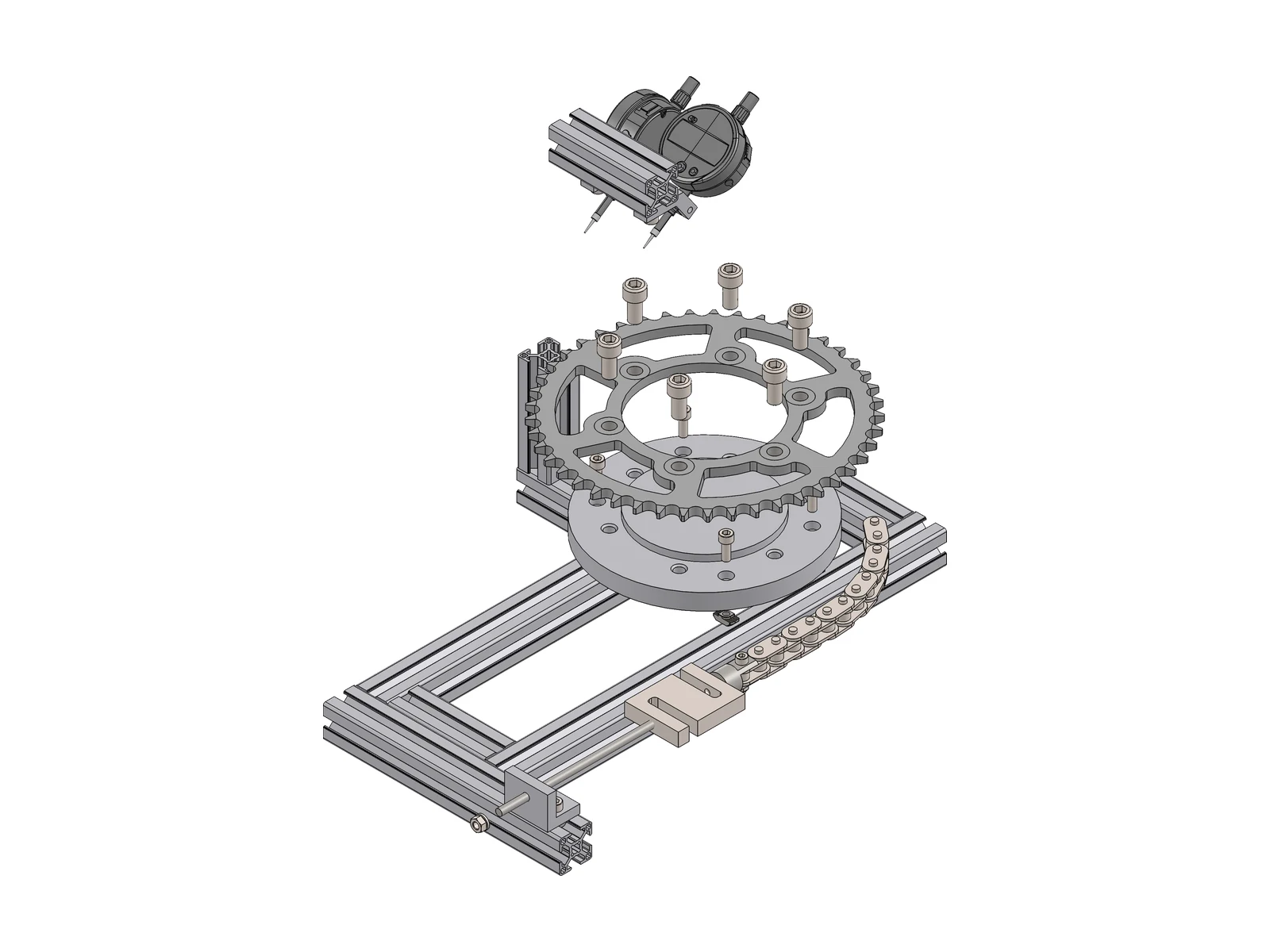

Banco de ensayo montado: bastidor de perfil de aluminio, corona, tensor de cadena con célula de carga y dos comparadores Banco de ensayo en explosionado
Objetivo

Validar el modelo de MEF de la corona de la R6 (proyecto 02) con una medición real.

Carga

Un tensor de varilla roscada carga la cadena y una célula de carga (Phidgets, 100 kg) mide la fuerza.

Medición

Giro diferencial, leído con dos comparadores digitales Mitutoyo.

Primero, que se pueda medir

En acero, el diente solo se desplaza unos 0,003 mm a la carga de ensayo, lo mismo que la exactitud del comparador. Por eso el ensayo usa una réplica de PMMA cortada por láser, con una lectura prevista de ≈ 0,054 mm. La réplica pone a prueba el modelo, no la pieza de acero.

Utillaje propio

Bastidor regulable de perfil de aluminio 30×30 con dos bridas de 6082 diseñadas para mecanizar (agujero Ø8 H7, ranura, tornillo de apriete M4). El modelo CAD mostró que las puntas de los comparadores chocarían con el diente contiguo, así que van montados a 35°.

Entregables

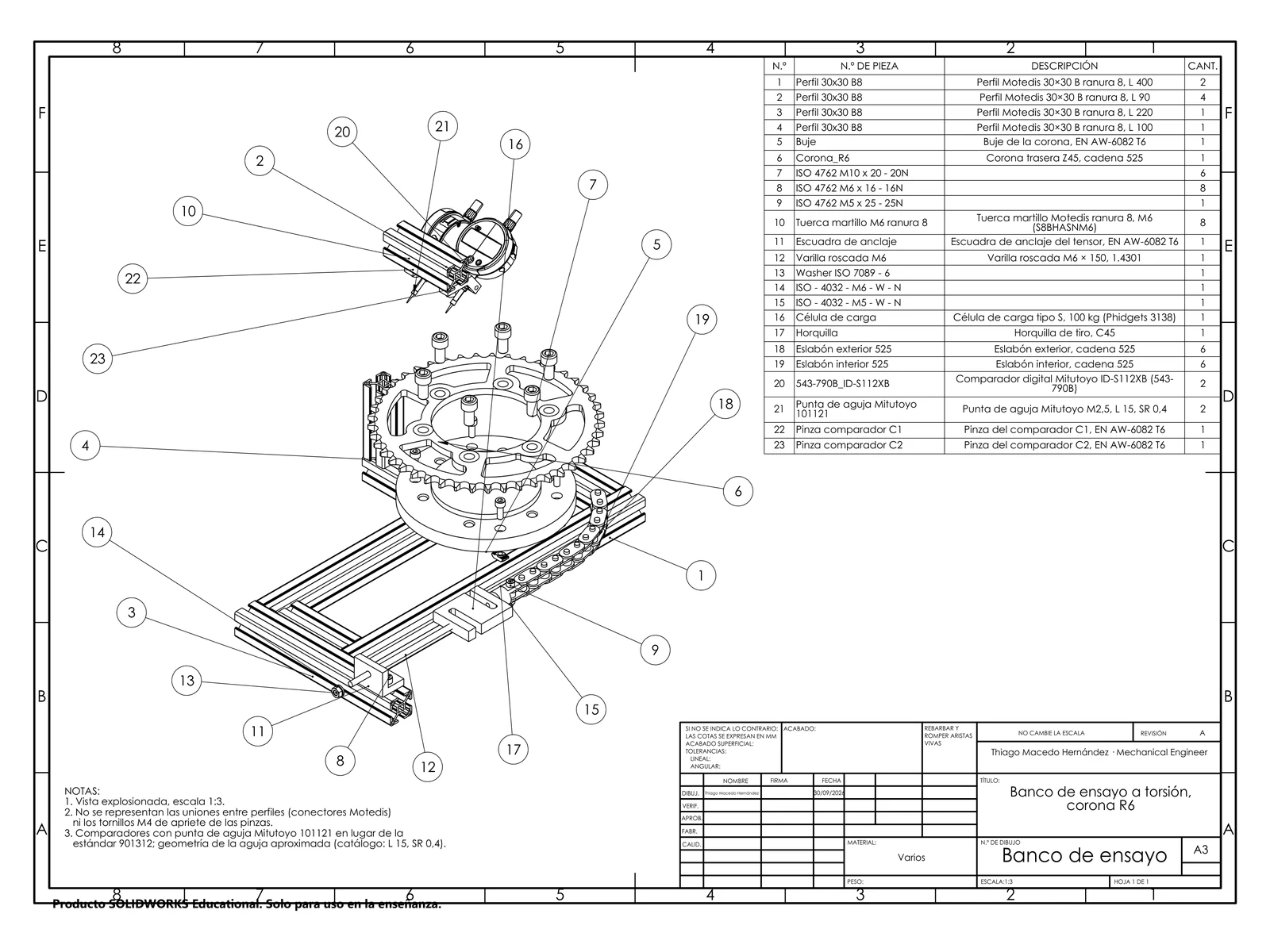

Plano de conjunto A3 con explosionado y lista de materiales de 23 líneas (Mitutoyo, Phidgets, Motedis). 58 componentes.

N.º 02
Título

Corona trasera para la Yamaha R6

Estado Diseñado, sin fabricar
AlcanceMEF · diseño para mecanizado CNC
FechaSeptiembre–octubre 2026
HerramientasSolidWorks, Simulation, CAM
1035 N·mPar en la corona en primera, a partir del par motor y las relaciones de transmisión
1,12 → 2,1Coeficiente de seguridad, primer diseño → rediseño (versión de competición: 2,4)
−64 %Masa de la versión de competición en 7075-T6 frente a la de calle en C45
0,86 vs 42 minTiempo de ciclo estimado por el CAM para el agujero Ø110: torneado frente a fresado

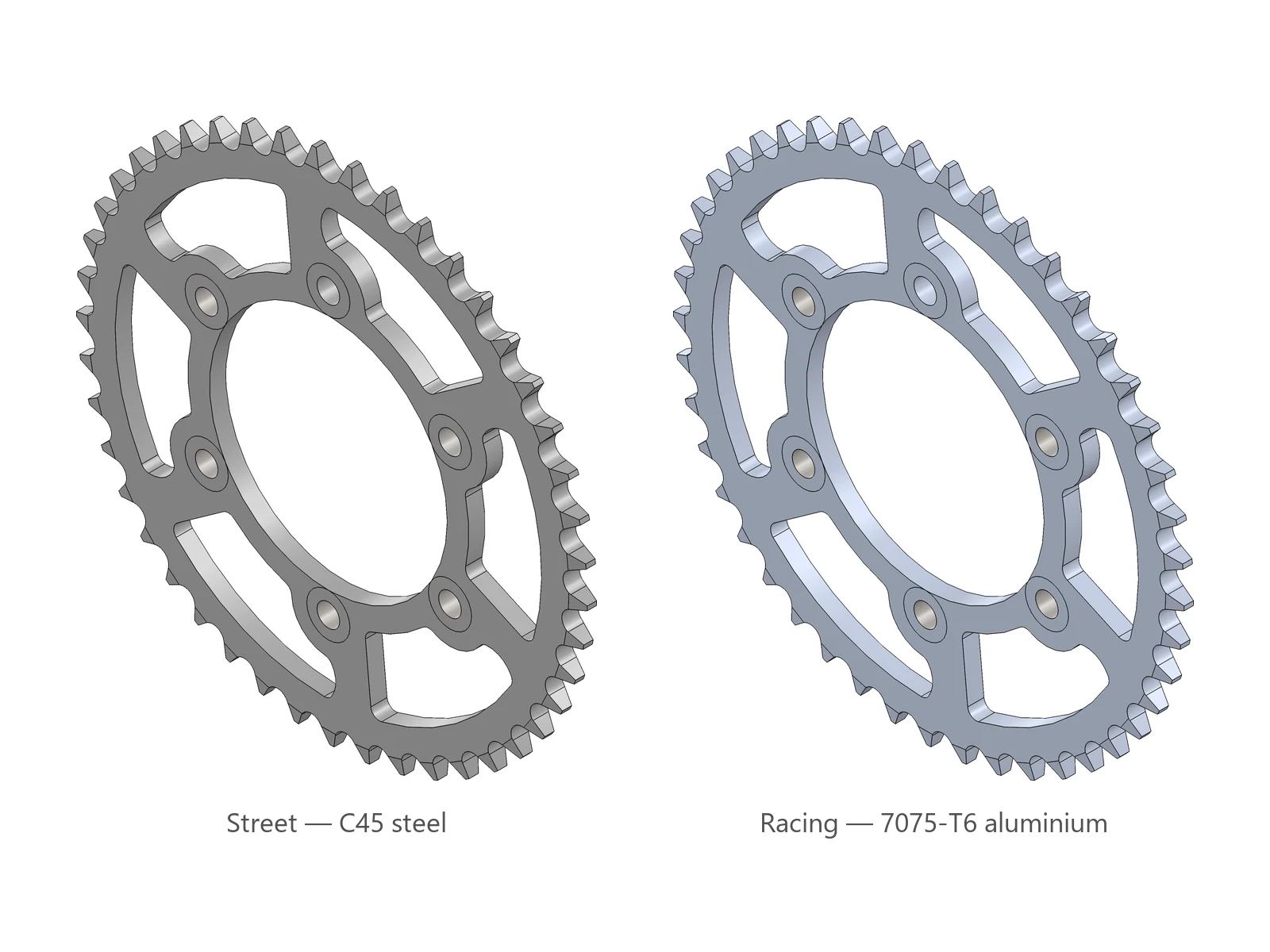

Corona trasera de 45 dientes: versión de calle en acero C45 y de competición en aluminio 7075-T6
Dos versiones

45 dientes. Calle en acero C45; competición en aluminio 7075-T6, un 64 % más ligera.

MEF

Analizada con el par en la corona en primera (1035 N·m, a partir del par motor y las relaciones de transmisión). El primer diseño daba un coeficiente de seguridad de 1,12; con las ventanas rediseñadas y C45 bonificado subió a 2,1 (versión de competición: 2,4). Verificado con un estudio de convergencia de malla y cálculos a mano.

Planos

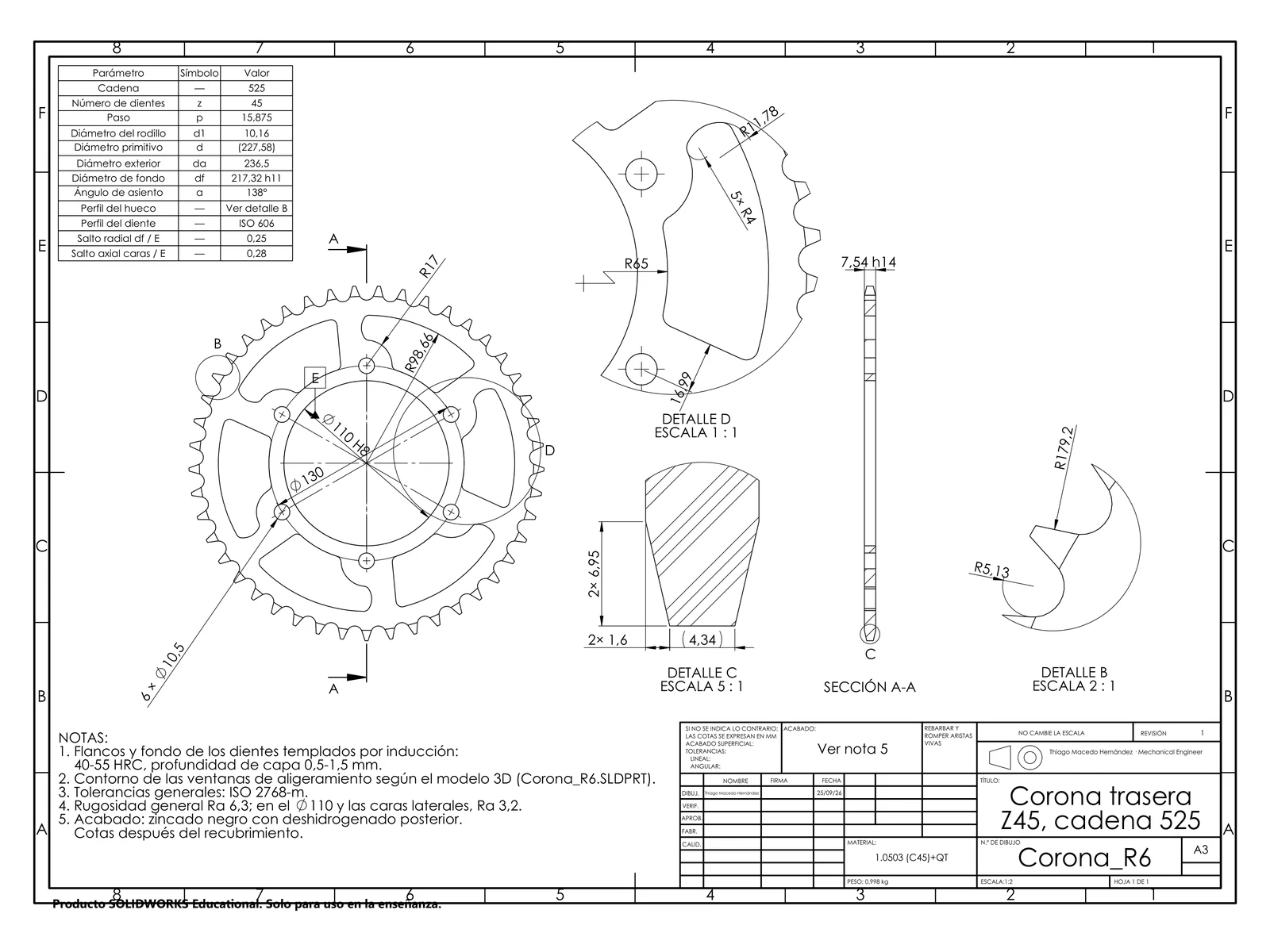

Planos de fabricación con el agujero Ø110 H8 como referencia.

CAM

Programa de fresado (22 operaciones) y torneado en dos fases. Tiempo de ciclo estimado por el CAM para el agujero Ø110: 0,86 min torneando frente a 42 min fresando.

N.º 03
Título

Válvula de diafragma higiénica DN 25

Estado v1 en curso
AlcanceRequisitos · cálculo · iteración
FechaOctubre 2026 – actualidad
HerramientasSolidWorks, Simulation, Flow Simulation, MATLAB
12Componentes del ensamblaje
15 barPresión de prueba del MEF del cuerpo
12 mmCarrera elegida, Kv 11,3 m³/h
2,6 N·mPar que de verdad necesitan los tornillos de la tapa, muy por debajo del par estándar de un M8
Vista

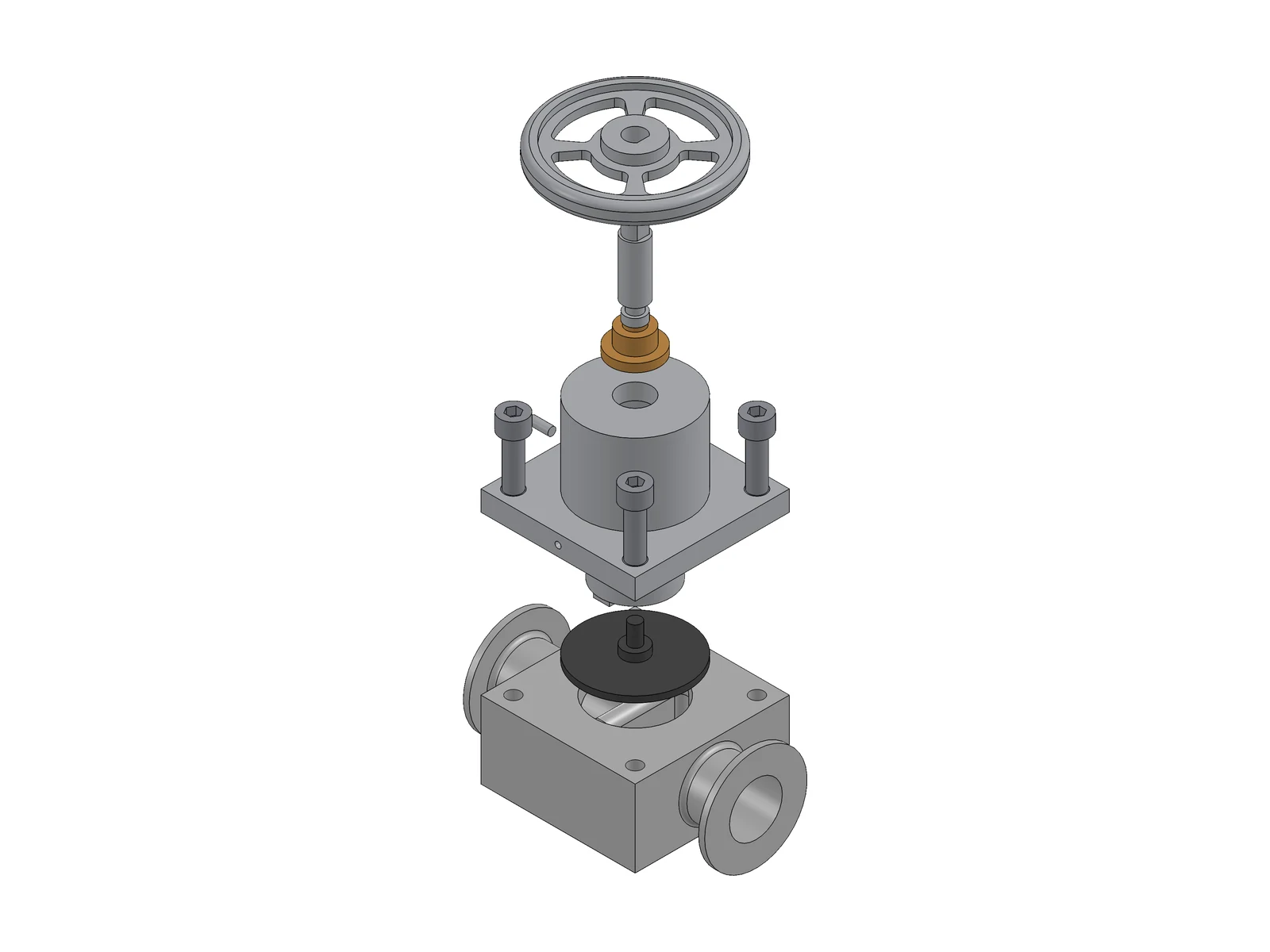

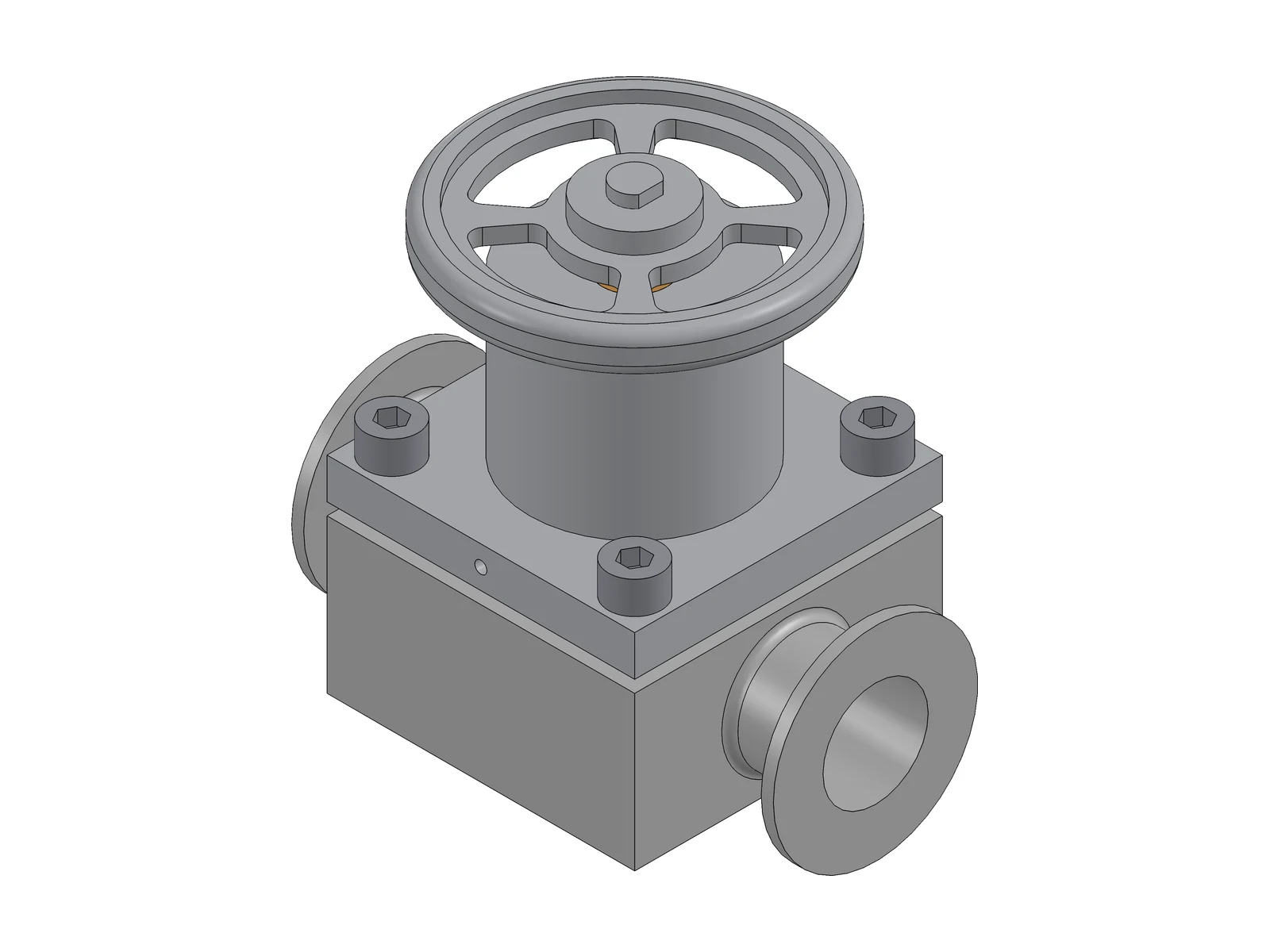

Válvula de diafragma DN 25 montada, con volante de Ø80 y conexiones clamp Válvula de diafragma en explosionado: volante, husillo, tuerca de bronce, tapa, tornillos, compresor, membrana y cuerpo
Alcance

De una especificación de requisitos por escrito a un ensamblaje de 12 piezas (husillo Tr12×3, tuerca de bronce, volante de Ø80).

Cálculo

Cálculos a mano del espesor de pared del cuerpo, la fuerza de cierre, los tornillos de la tapa y el husillo. MEF del cuerpo a la presión de prueba de 15 bar, con estudio de convergencia de malla.

Caudal

Curva Kv–carrera por CFD para fijar la carrera de 12 mm.

Planos

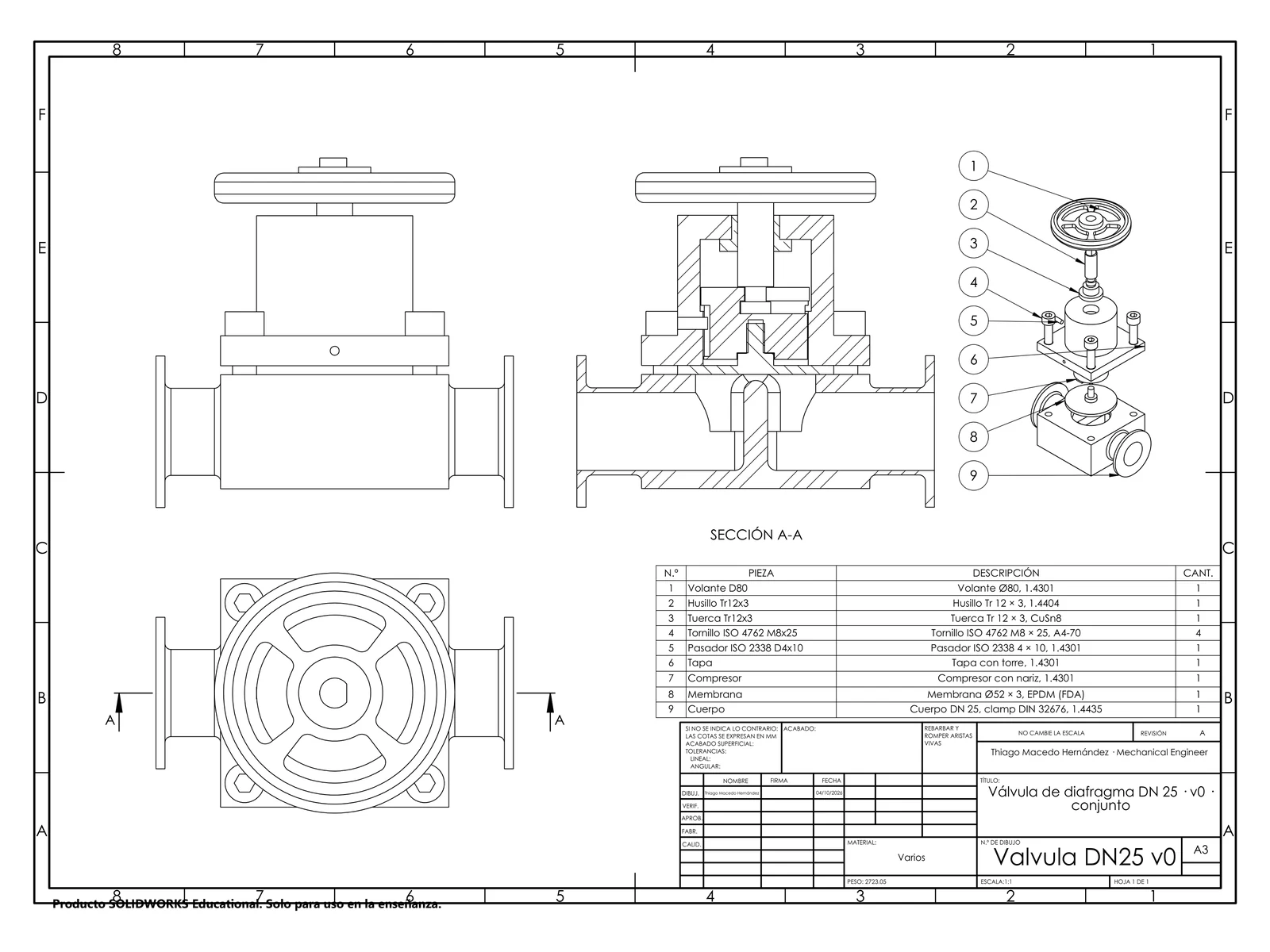

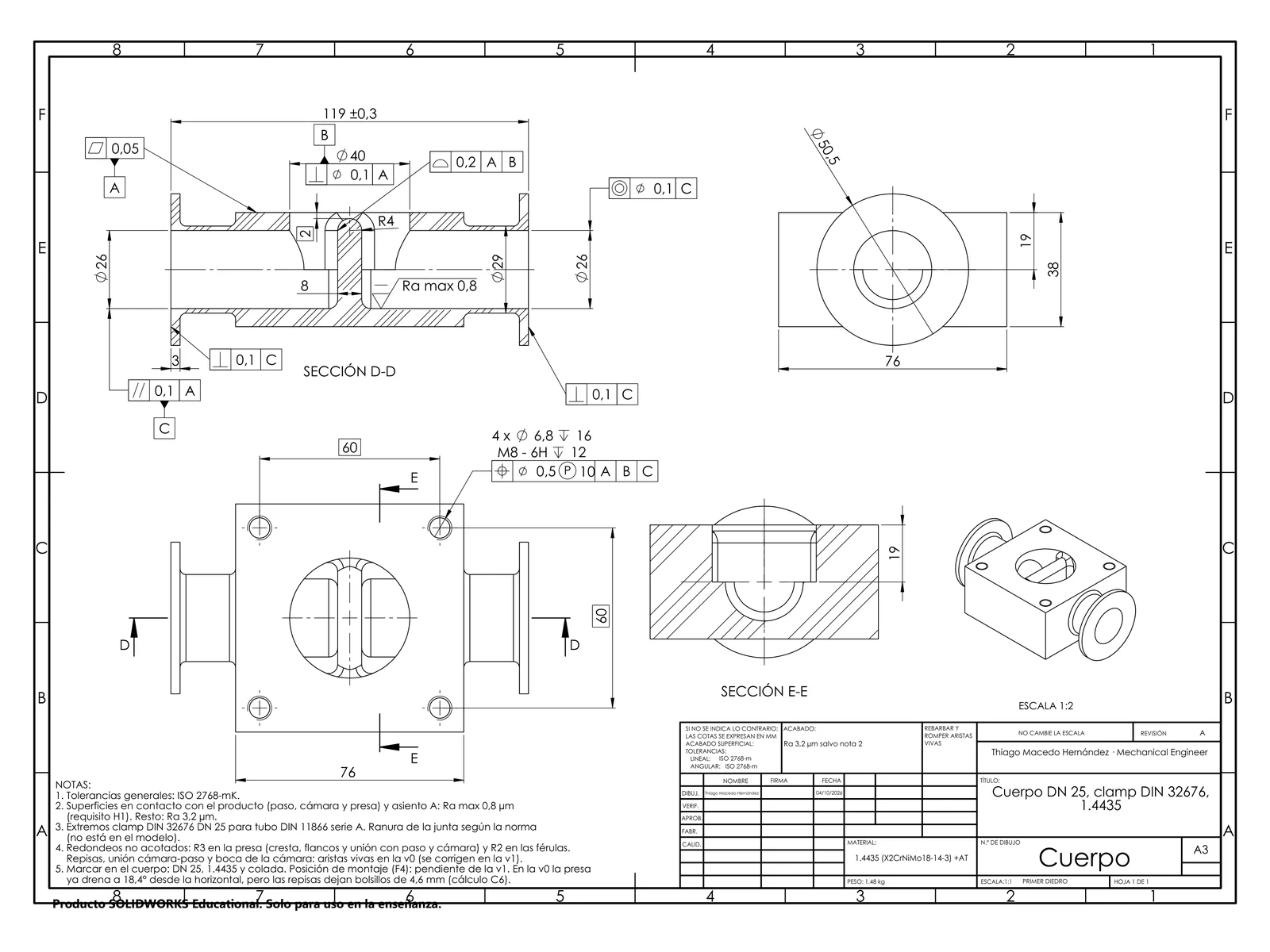

Plano de conjunto con lista de materiales y plano del cuerpo en inoxidable 1.4435 con tolerancias ISO GPS: referencias, planitud, perpendicularidad y posición con zona de tolerancia proyectada.

CFD · Flow Simulation Coeficiente de caudal frente a la carrera
Carrera12 mm
Kv11,3 m³/h
Kv [m³/h]
2
4
6
8
10
12
0 0 4 8 12 16 Carrera [mm]
Carrera
elegida
7,1 10,1 11,3 12,0

Carrera elegida: 12 mm, Kv 11,3 m³/h. Puntos de CFD a 4, 8, 12 y 16 mm (SolidWorks Flow Simulation, agua a 20 °C). Pasa el ratón o toca un punto.

Revisiones Comprobada frente a los requisitos
v0
Detectado en la revisión

No es totalmente drenable.

Los tornillos de la tapa solo necesitan 2,6 N·m. El par de apriete estándar de un M8 da unas 7 veces esa precarga y aplastaría la membrana.

v1
En curso
Tope metal-metalModelado
Cámara rediseñada para que dreneAún sin verificar
N.º 04
Título

Brazo de dron inyectado

Estado Diseñado, sin fabricar
AlcanceDiseño para inyección · MEF · análisis modal
FechaOctubre 2026
HerramientasSolidWorks, SolidWorks Simulation
144 HzPrimer modo de vibración (objetivo ≥ 130 Hz; primera versión: 89 Hz)
3,5 ×Rigidez vertical de la v1 a la v3 (22,6 → 79,0 N/mm)
52 gMasa del brazo en PA6 con fibra de vidrio (PA6-GF30)
2,4 mmPared uniforme, desmoldeo de 1° en paredes y 0,5° en nervios y torretas
Vista

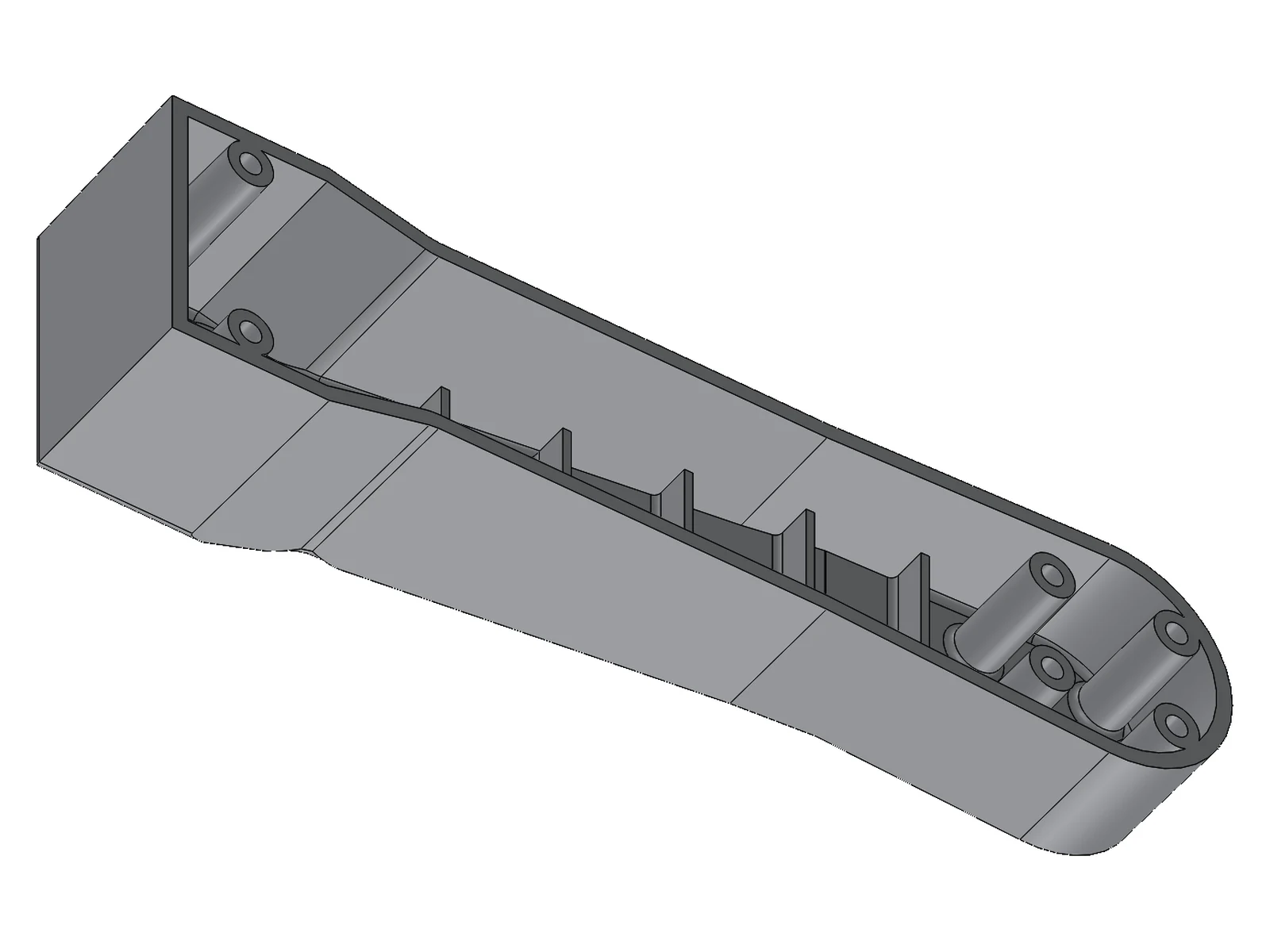

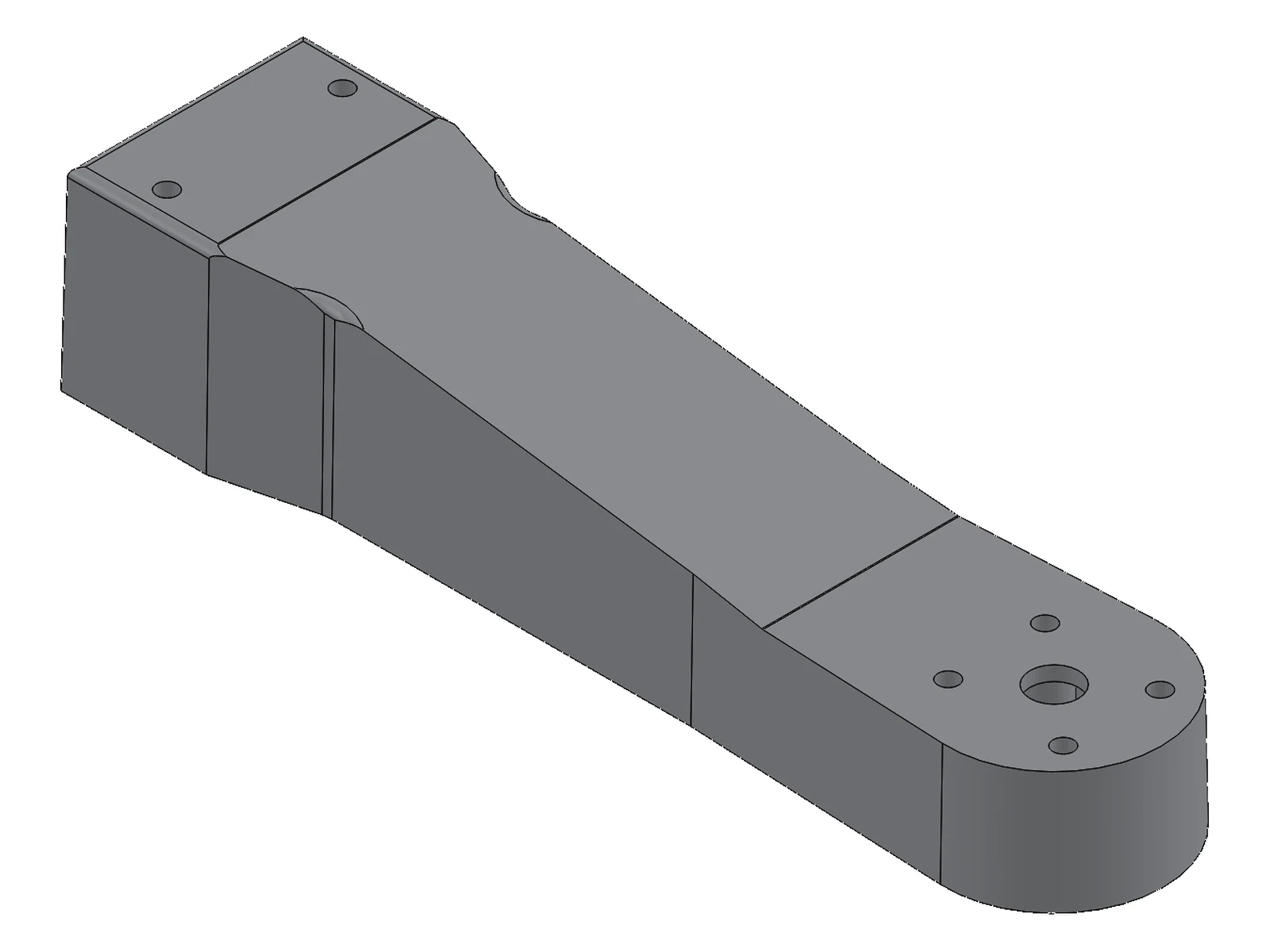

Brazo de dron v3 desde arriba: raíz de mucho canto que se estrecha hasta el soporte del motor, cuatro agujeros M3 del motor Brazo de dron v3 desde abajo: canal abierto para los cables, nervios transversales y torretas de tornillo vaciadas
Análisis modal · iteraciones Primer modo de vibración frente al objetivo de 130 Hz
v1
20 mm de canto y 24 mm de ancho: no llega al objetivo
89 Hz
v2
Canto reducido de 32 a 20 mm: rigidez vertical ×2,1, pero el primer modo pasa a ser la flexión en el plano, a la velocidad de vuelo estacionario
108 Hz
v3
Ancho de 24 a 32 mm: 144 Hz en el plano y 168 Hz en vertical, los dos por encima del objetivo
144 Hz

SolidWorks Simulation, con la raíz encajada en un alojamiento del cuerpo y atornillada, y el motor y la hélice como una masa de 70 g en los tornillos del motor. Línea discontinua: 130 Hz.

Requisitos

Cuadricóptero supuesto de 1,5 kg con una relación empuje-peso de 2:1 (7,4 N por motor), motor 28xx con patrón M3 de 16 × 19 mm, 120 mm de brazo libre y un canal para los cables del ESC. Primer modo de vibración ≥ 130 Hz: un 20 % por encima de una velocidad de vuelo estacionario supuesta de 6500 rpm (108 Hz).

Material

PA6-GF30 (BASF Ultramid B3WG6, negro), con propiedades acondicionadas (5,7 GPa, 100 MPa a rotura): los valores conservadores para una pieza de exterior.

Inyección

Línea de partición en la cara inferior, desmoldeo directo. Paredes uniformes de 2,4 mm; desmoldeo de 1° en paredes y 0,5° en nervios y torretas; nervios de 1,4 mm (un 60 % de la pared) que dejan paso a los cables; torretas vaciadas para tornillos M3 introducidos desde abajo; radios R1 interiores y R1,5 exteriores; punto de inyección previsto en la raíz.

Iteración

La primera comprobación modal falló (89 Hz). Reducir el canto de 32 mm en la raíz a 20 mm en el motor duplicó la rigidez vertical, pero el modo en el plano, que pasó a ser el primero, quedó a la velocidad de vuelo estacionario (108 Hz), donde lo excita el desequilibrio de la hélice. Ensanchar la sección a 32 mm llevó los dos modos por encima del objetivo.

Resistencia

Tensión de Von Mises máxima de 4,9 MPa en un aterrizaje brusco de 4 g, frente a 100 MPa a rotura: al brazo lo dimensiona la rigidez, no la resistencia.

Más proyectos

TFG · UPV · 2026

Climatización, ventilación y ACS de un edificio de oficinas

Proyecto para un edificio de oficinas de 2100 m² en Murcia: sistema VRF con recuperación de calor y refrigerante R32.

Erasmus+ · Politechnika Wrocławska · 2025-26 · individual

Transmisión por correa para una cinta transportadora

Carga en la correa de 1,3 kN a 2,4 m/s, unos 3 kW. Potencia de diseño con factor de servicio, tipo y número de correas, geometría de las poleas (diámetros, distancia entre ejes, ángulos de abrazamiento) y dimensionado de los ejes.

Experiencia

Julio–septiembre 2026

Ingeniero de oficina técnica · Argotek Instalaciones, Aldaia (Valencia)

Instalaciones eléctricas de baja tensión según el REBT: cálculo de secciones, caída de tensión y cortocircuito, esquemas unifilares, planos en AutoCAD y documentación para la tramitación.

Marzo–mayo 2026

Ingeniero en prácticas · Frimorife (frío industrial y climatización), Guadassuar (Valencia)

Cálculo de cargas térmicas y selección de equipos, ofertas de proveedores, planos de instalación en AutoCAD y apoyo en obra.

Formación y certificación

Octubre 2026
Insignia Certified SOLIDWORKS Design Professional

Certified SOLIDWORKS Design Professional (CSWP) · Dassault Systèmes

Examen práctico avanzado y cronometrado: piezas a partir de planos con valores vinculados y ecuaciones, configuraciones y tablas de diseño, ensamblajes con relaciones de posición avanzadas, detección de colisiones e interferencias. Verificar el certificado ↗

Octubre 2026
Insignia Certified SOLIDWORKS Design Associate

Certified SOLIDWORKS Design Associate (CSWA) · Dassault Systèmes

Examen práctico cronometrado: modelado de piezas, ensamblajes con relaciones de posición, vistas de planos y propiedades físicas. Verificar el certificado ↗

2022–2026

Grado en Ingeniería Mecánica (240 ECTS) · Universitat Politècnica de València

Top 150 mundial en Mechanical, Aeronautical & Manufacturing Engineering (QS World University Rankings by Subject 2026) y 2.ª de España en Ingeniería Mecánica (ShanghaiRanking 2025).

Septiembre 2025 – febrero 2026

Intercambio Erasmus+ · Politechnika Wrocławska, Polonia · asignaturas en inglés

Conocimientos

CAD y planos

SolidWorks, con certificación CSWP (piezas, ensamblajes, configuraciones, planos) · GD&T (ISO GPS), ISO 2768 · listas de materiales · AutoCAD

Cálculo

Cálculo a mano · SolidWorks Simulation (MEF) · Flow Simulation (CFD) · cargas térmicas · MATLAB · Excel

Fabricación

Diseño para mecanizado CNC y montaje · SolidWorks CAM (fresado, torneado)

Práctica

Circuitos neumáticos y electroneumáticos con autómata (laboratorios de la universidad)

Idiomas

Castellano y valenciano (nativos) · inglés (B2 alto, Cambridge B2 First) · alemán (principiante)
